ANTENAS

TIPOS DE ANTENAS

Antenas Dipolo:
Todas las antenas de dipolo tienen un patrón de radiación generalizado. Primero el patrón de elevación muestra que una antena de dipolo es mejor utilizada para transmitir y recibir desde el lado amplio de la antena. Es sensible a cualquier movimiento fuera de la posición perfectamente vertical. Se puede mover alrededor de 45 grados de la verticalidad antes que el desempeño de la antena se degrade más de la mitad. Otras antenas de dipolo pueden tener diferentes cantidades de variación vertical antes que sea notable la degradación.
Un ejemplo de patrón de elevación puede verse en la figura 1a. A partir del patrón de azimuth se ve que las antenas operan igualmente bien en 360 grados alrededor de la antena. Físicamente las antenas dipolo son cilíndricas por naturaleza, y pueden ser ahusadas o con formas especificas en el exterior para cumplir con especificaciones de medidas. Estas antenas son usualmente alimentadas a través de una entrada en la parte inferior, pero también pueden tener el conector en el centro de la misma.

Antenas Dipolo Multi-Elemento:
Las antenas multi-elemento tipo dipolo cuentan con algunas de las características generales del dipolo simple. Cuentan con un patrón de elevación y azimuth similar al de la antena dipolo simple. La diferencia más clara entre ambas es la direccionalidad de la antena en el plano de elevación, y el incremento en ganancia debido a la utilización de múltiples elementos. Con el uso de múltiples elementos en la construcción de la antena, esta puede ser configurada para diferentes ganancias, lo cual permite diseños con características físicas similares. Tal como se puede ver en el patrón de elevación de la fig, múltiples antenas de dipolo son muy direccionales en el plano vertical. Debido a que la antena de dipolo radía igualmente bien en todas las direcciones del plano horizontal, es capaz de operar igualmente bien en configuración horizontal

Antenas Yagi:
Estas se componen de un arreglo de elementos independientes de antena, donde solo uno de ellos transmite las ondas de radio. El número de elementos (específicamente, el número de elementos directores) determina la ganancia y directividad. Las antenas Yagi no son tan direccionales como las antenas parabólicas, pero son más directivas que las antenas panel.

Antenas Panel Plano (Flat Panel):
Las antenas de panel plano como su nombre lo dice son un panel con forma cuadrada o rectangular. y están configuradas en un formato tipo patch. Las antenas tipo Flat Panel son muy direccionales ya que la mayoría de su potencia radiada es una sola dirección ya sea en el plano horizontal o vertical. En el patrón de elevación (Fig. 4) y en el patrón de azimuth (Fig. 5) se puede ver la directividad de la antena Flat Panel. Las antenas Flat Panel pueden ser fabricadas en diferentes valores de ganancia de acuerdo a su construcción. Esto puede proveer excelente directividad y considerable ganancia.

Antenas Parabólicas:
Las antenas parabólicas usan características físicas así como antenas de elementos múltiples para alcanzar muy alta ganancia y direccionalidad. Estas antenas usan un plato reflector con la forma de una parábola para enfocar las ondas de radio recibidas por la antena a un punto focal. La parábola también funciona para capturar la energía radiada por la antena y enfocarla en un haz estrecho al transmitir. Como puede verse en la Figura 5, la antena parabólica es muy direccional. Al concentrar toda la potencia que llega a la antena y enfocarla en una sola dirección, este tipo de antena es capaz de proveer muy alta ganancia.

Antena de Ranura:
Las antenas de ranura cuentan con características de radiación muy similares a las de los dipolos, tales como los patrones de elevación y azimuth, pero su construcción consiste solo de una ranura estrecha en un plano. Así como las antenas microstrip mencionadas abajo, las antenas de ranura proveen poca ganancia, y no cuentan con alta direccionabilidad, como evidencian sus patrones de radiación y su simplicidad al de los dipolos. Su más atractiva característica es la fáicilidad de construcción e integración en diseños existentes, así como su bajo costo. Estos factores compensan por su desempeño poco eficiente.

Antenas Microstrip:
Estas antenas pueden ser hechas para emular cualqueira de los diferentes tipos de antenas antes mencionados. Las antenas microstrip ofrecen varios detalles que deben de ser considerados. Debido a que son manufacturadas con pistas en circuito impreso, pueden ser muy pequeñas y livianas. Esto tiene como costo no poder manejar mucha potencia como es el caso de otras antenas, además están hechas para rangos de frecuencia muy especificos. En muchos casos, esta limitación de frecuencia de operación puede ser benéfico para el desempeño del radio. Debido a sus características las antenas microstrip no son muy adecuadas para equipos de comunicación de banda amplia.

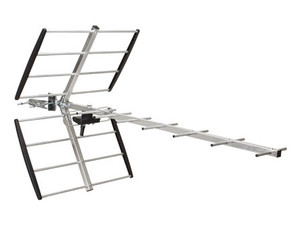

Antenas VHF y UHF Para clasificar las ondas de radio se toman como medida los múltiplos de diez en la longitud de onda. Por lo tanto las ondas de VHF tienen una longitud de onda entre 1 Metro y 10 Metros mientras que las de UHF tienen una longitud de entre 10 Centímetros y un Metro. Como la relación es que la frecuencia es igual a la velocidad de la luz (misma velocidad que la de propagación de las ondas electromagnéticas, aproximadamente 300.000 Km./h) dividida por la longitud de onda, entonces tenemos que la banda de VHF va desde los 30 MHz a los 300 MHz y la de UHF va de los 300 MHz a los 3 Jhs. Las actuales aplicaciones en comunicaciones de punto a punto o móviles que superan los 30 MHz son muy populares y han hecho que aparezca un gran número de antenas para estas aplicaciones.

TIPOS DE ANTENAS  EN LOS CELULARES

•  Las torres celulares telefónicas son estructuras construidas en parcelas específicas de terreno que están diseñadas para alojar a los arrendatarios inalámbricos. Dichos arrendatarios utilizan las torres celulares para desplegar varias tecnologías basadas en sus suscriptores o clientes, como la telefonía, los datos móviles, televisión y radio. Las torres celulares están construidas generalmente por compañías de torres u operadores inalámbricos.
• La torre mono-poste es una torre tubular individual. Generalmente se levanta entre 100-200 pies con antenas montadas en el exterior de la torre. Se utiliza básicamente para telefonía.
•   La torre entramada (Lattice) denominada en ocasiones como "independiente" o SST porque se mantiene erigida independientemente alrededor de 200-400 pies de alto con una base triangular y tres o cuatro costados. Se utiliza generalmente para la telefonía. La Torre Eiffel por ejemplo, es una torre entramada.
• La torre arriostrada es básicamente una barra recta soportada por cables que se fijan al terreno como apoyo. Es la más barata de construir, especialmente en alturas de 300 pies y más. Algunas de estas torres alcanzan alturas de hasta 2.000 pies. Se utilizan generalmente para telefonía, radio, televisión y difusión.
• Una Formación de Antenas es una plataforma donde los arrendatarios montan sus antenas para servir las señales de transmisión y recepción de los dispositivos móviles dentro de un área específica. El número de antenas (generalmente entre 3-18) se basa en varios factores, incluyendo el número de arrendatarios (operadores inalámbricos); el tipo (voz o datos) y volumen de transmisión; la tecnología utilizada (por ejemplo: CDMA, GSM, LTE, WiMAX) y la frecuencia de espectro utilizada (en MHz).
